聚合物防水砂浆技术（性能、施工）与成本详解
聚合物防水砂浆全面技术指南
一、聚合物防水砂浆概述与性能特点
聚合物防水砂浆是通过在传统水泥砂浆中添加聚合物胶粉、憎水剂、消泡剂等改性组分制成的新型高性能材料。这些聚合物成分能与水泥水化产物产生协同作用，在材料内部形成致密的连续薄膜，从而显著提升防水性能和力学性能。
核心性能优势
卓越的抗渗性能：研究表明，优化配比的聚合物防水砂浆抗渗压力显著高于普通水泥砂浆，能有效阻挡水分渗透。聚合物填充砂浆内部孔隙，并与无机材料通过物理化学反应形成致密薄膜，是抗渗性提升的关键机理。
优异的力学性能：与普通砂浆相比，聚合物防水砂浆表现出以下特点：
较高的抗折、抗压强度：部分优质产品的强度指标远超JC/T 984-2011标准要求。
良好的柔韧性：压折比降低，抗变形能力增强，能适应基体的微小变形而不开裂。
高粘结强度：与基材的粘结强度大幅提高，特别是湿基面粘结强度，适用于潮湿环境施工。
良好的耐久性：聚合物防水砂浆具有较低的吸水率和优异的耐久性能，能长期保持防水效果，降低维修概率。
收缩率低：聚合物改性有效降低了砂浆的干燥收缩，减少了收缩开裂的风险。

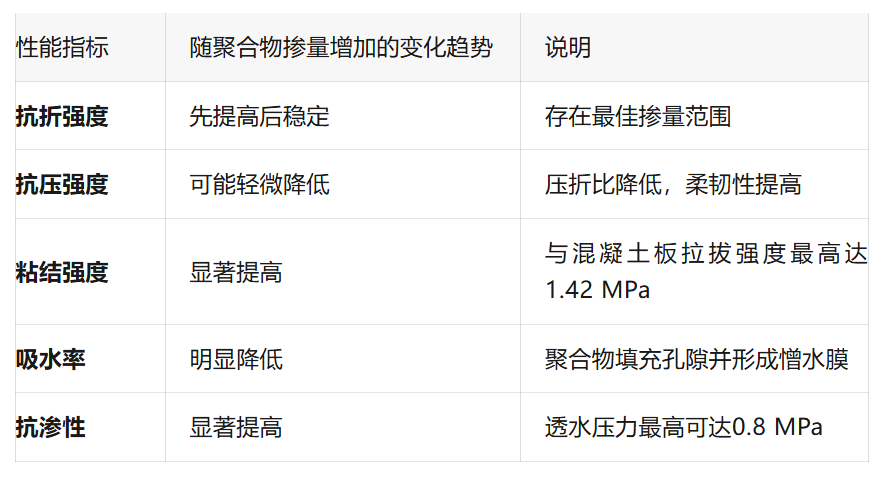

下表总结了聚合物掺量对砂浆性能的影响规律：
二、聚合物防水砂浆施工技术详解
施工前准备
基层处理：基层混凝土和砂浆强度不应低于设计值的80%。基层表面应达到平整、坚固、洁净的标准，无浮尘杂物，无疏松凹陷。如有油污、孔洞，需事先清洗和修补。对于地下防水工程，如有渗漏点，必须先进行堵漏处理。
基层润湿：施工前，基层面应用水充分润湿，但表面不能有明水。
材料搅拌
聚合物水泥防水砂浆必须采用机械搅拌：
设备：使用砂浆搅拌机或手提电钻配搅拌齿。
时间：比普通砂浆延长2-3分钟。建议先预搅拌2分钟，静停2分钟，再二次搅拌2分钟以确保均匀。
用量控制：一次不宜搅拌太多，搅拌好的砂浆应在1小时内用完。
抹灰施工
施工工艺：抹灰厚度应均匀一致。多层施工时，各层应紧密贴合，每层宜连续施工。如必须留茬，应采用阶梯坡形茬，离开阴阳角处200mm以上。接茬要依层次顺序操作，层层搭接紧密，搭接宽度不小于100mm。
厚度控制：根据工程部位确定抹灰总厚度：
地上工程：宜为4-6mm。
地下工程：不小于6.0mm。
通常分2-3遍抹灰，每层厚度约2-3mm。第一层干燥成膜（不小于5小时）后再进行第二层。细部处理：对管根部、地漏口、结构转角等细部构造，应进行增强处理。建议在管根部周围剔宽深约1cm的槽，用聚合物水泥防水砂浆嵌入后涂抹防水砂浆一遍，压入网格布，再进行正常抹灰。
养护要求
聚合物水泥防水砂浆凝结后，需进行自然养护，养护温度不宜低于5℃。在防水层未达到硬化状态前，不得浇水养护或直接受雨水冲刷。
三、质量验收与常见问题防治
质量验收标准
聚合物防水砂浆的性能应符合JC/T 984-2011《聚合物水泥防水砂浆》 标准的要求。该标准对防水砂浆的抗渗压力、粘结强度、抗压强度、抗折强度等关键技术指标均有明确规定。
常见问题及防治措施
开裂问题：
原因：砂浆收缩应力大、聚合物掺量不当、养护不到位。
防治：优化配合比，添加纤维（如聚丙烯纤维，掺量0.5%时抗裂性提高21%），加强养护。
粘结不良：
原因：基层处理不当、材料搅拌不均匀、界面污染。
防治：严格基层处理，确保机械搅拌，留茬符合规范要求。
防水效果不佳：
原因：厚度不均、细部处理不到位、材料过期。
防治：控制抹灰厚度，加强细部构造处理，使用新鲜材料（1小时内用完）。
四、聚合物防水砂浆成本分析

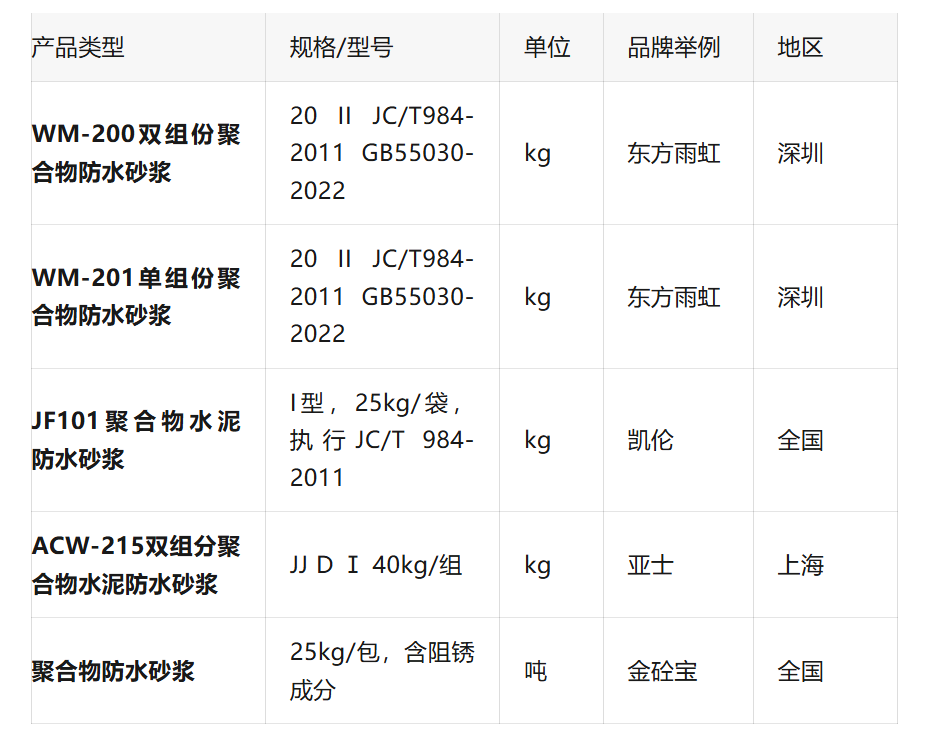

聚合物防水砂浆的成本因产品类型、品牌、地区和性能要求而异。以下是基于搜索结果的市场价格概况：
需要注意的是，实际采购时需要向供应商查询具体报价。从历史数据看，不同品牌、规格的聚合物防水砂浆价格差异较大，建议根据工程需要选择性价比最优的产品。
成本控制建议
精准确定用量：聚合物防水砂浆消耗量约为2.0kg/毫米厚度/平方米。可根据施工面积和设计厚度精确计算材料总量，减少浪费。
优化选型：不是所有工程部位都需要最高性能的产品。可根据"按需使用"原则，在不同部位选用不同型号的防水砂浆，优化整体成本。
加强施工管理：规范施工流程，避免返工，是控制成本的关键环节。
五、技术总结与应用建议
聚合物防水砂浆凭借其优异的综合性能，已成为建筑防水工程的重要选择。要确保工程成功，建议：
合理选材：根据工程部位和使用环境选择合适类型的聚合物防水砂浆，并确保产品符合JC/T 984-2011标准要求。
严格施工：遵循施工工艺要求，特别是基层处理、材料搅拌和细部增强处理等关键环节。
加强养护：保证足够的自然养护时间和条件，确保材料性能充分发挥。
质量把控：选择信誉良好的品牌产品，并严格进行过程质量控制和最终验收。
聚合物防水砂浆的正确应用，能够显著提高工程防水寿命，减少后期维护成本，为建筑提供可靠保障。
免责声明：文章资料和素材来源于网络，仅供参考、交流，如涉及版权联系我们删除
